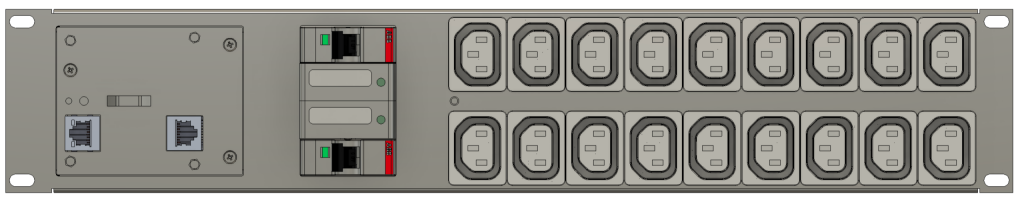

Dual SmartPDU 2HE, 2x16A – DATENBLATT

Order-Codes:
TypenKPMDU-RC-1600C13C19-2–16-HKPMDU-NC-1600C13C19-1–16-H
Nennleistung, Spannung2×2.3kVA (opt. 2×3.6kVA), 230V1×2.3kVA (opt. 1×3.6kVA), 230V
Anschlussstecker2x C20 Kaltgerätebuchse (16A) auf Rückseite1x C20 Kaltgerätebuchse (16A) auf Rückseite
AnschlusskabelAnschlusskabel muss separat bestellt werdenAnschlusskabel muss separat bestellt werden
Steckdosen C13 (IEC60320)18 (2x 9) C13 mit A+B Versorgung16 (2x 8) C13 mit A+B Versorgung
VerriegelungIEC-LOCK für C13
Sicherung/Schutzschalter2x 10A C-Typ, verriegelt
Strommessung (geeicht)Integrierte, geeichte Strommessung, Genauigkeit Class B (MID, EN 50470-3)
Minimaler Strom 250mA
Differenzstrommessung (RCM)OPTIONALIntegrierte AC/DC
sensitive Differenzstrommessung nach IEC 60664-1
±300mA/100mA (RMS), Genauigkeit <0,2mA
Frequenzbereich DC 0..2kHz
/
KonnektivitätEthernet (10/100MBit)
Modbus TCP
Kentix SystembuchseRJ45 mit Kentix spezifischer Belegung für Systemerweiterungen2 x Digital Input (z.B. Türkontakte, Leckagemelder, ext. Alarme)2 x Digital Output (z.B. Türschlösser, Signalleuchten)1 x System BUS
Kommunikation und SicherheitHTTPS (Zertifikat), integrierter Web-Server, ReSt-API
Port Sicherheit 802.1x
Protokolle: SNMP V2/3 (GET, TRAP), NTP, SMTP, DHCP
ManagementManagement Standalone oder Kentix Power-Manager (KPM-100)
Software Deployment (Updates)
Templates für Grenzwerte, Leistungsbereiche
Mess-/KommunikationsobjekteSpannung (V) L1/L2/Gesamt
Strom (A) L1/L2/Gesamt
Verbrauch (kWh) L1/L2/Gesamt
Wirkleistung (W) L1/L2/GesamtScheinleistung (VA) L1/L2/Gesamt
Blindleistung (VAR) L1/L2/Gesamt
Wirkfaktor (cos phi)
Frequenz (Hz)
Phasenüberwachung L1/L2/
Differenzstrom AC
Differenzstrom DC
Sicherungsstatus L1/L2/
Temperatur (°C)
Relative Luftfeuchte (%)
Taupunkt (°C)
Vibration (G)
Display (LCD)Beleuchtetes LCD Display (Leistung, Strom, Spannung, Verbrauch)
Optische SignalisierungLED mit ROT/GRÜN (Betrieb, Alarm-/Fehlerzustand)
Akustische SignalisierungSignalgeber mit 80dB, 2.3kHz (Alarm-/Fehlerzustände)
WerkszustandTaster für Werks-Reset in Seitenwand
GehäuseBlech, Pulverbeschichtet RAL9005
Schutzklasse 1, Schutzart IP20
Größe443 x 88 x 88 mm (BxHxT)
Gewichtca. 3,0kg
Umgebungsbedingungen-10°C bis 55°C, Luftfeuchte 5-95%
Lagertemperatur: -20°C bis 60°C
ZertifizierungCE (2014/30/EG, 2014/35/EG, 2011/65/EU)
Elektrische SicherheitDGUV V3 Prüfung, VDE 0105-100
KennzeichnungSeriennummer (Barcode)
LieferumfangSmartPDU
Prüfprotokoll
